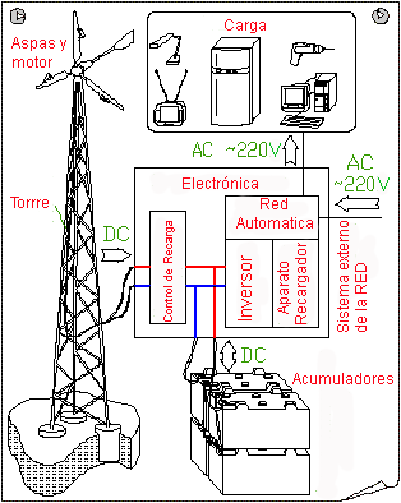

Organización del sistemas de instalación de energía del viento (Eólica)

Los sistemas de producción de energía basados por sistema eólica habitualmente constan de los siguientes componentes:

Instalación Eólica (IE) - Produce energía eléctrica con parámetros inestable, dependiente de la velocidad del viento.

Torre – Sirve para la instalación o soporte del IE a determinada altura, donde la corriente de aire no encuentra obstáculos y tiene suficiente velocidad.

Acumulador Batería (AB) – es el que acumula o guarda la energía del control de recarga.

Control de la carga AB – defiende al AB de sobrecarga, reduce la carga de corriente y voltaje.

Inversor – cambia el voltaje directo a alterno ~ 220 V.

Sistema cargador - En caso necesario carga AB de la red exterior ~120-220V.

Automática de red - sigue el estado de la red y por el algoritmo dado, conecta la carga a la red o viceversa.

Las funciones del inversor, sistema cargador y automática de red pueden ser cumplidas por un solo mecanismo llamado fuente de alimentación ininterrumpida (FAI o UPS).

Además, en el sistema pueden tenerse módulos fotoeléctricos, estación de gas, instalación eólica adicional, reguladores de corriente de carga e inversores.

Por falta o no utilización de la red y estaciones de gas no hay necesidad de sistema cargador y automatización de red.
